現場解析德思宏全自動液壓增壓閥在煤礦作業中的應用
1、引言
煤礦井下支護使用錨桿和錨索，錨索安裝要用到錨索張拉機具，傳統的配置由張拉千斤頂、氣動油泵或手動油泵等組成，使用手動油泵的錨索張拉機具，速度極慢，工人勞動強度大，設備故障率高，受人為因素影響等弊端，影響支護質量，氣動油泵都存在流量小，效率低的缺點，使用德思宏全自動液壓增壓閥可快速解決這些問題，利用掘進機液壓系統，在不經常使用的履帶張緊油缸油路系統或預留回路，引出一條回路供錨索張拉千斤頂用，在錨索張拉千斤頂前面接一個2.5:1的全自動液壓增壓閥，一般綜掘機的額定壓力為16MPA,,通過壓力比2.5:1增壓器，出口壓力可達到40Mpa,完全實現了對錨索的全自動化加壓.

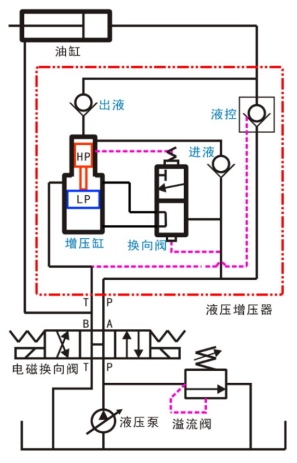

2、全自動液壓增壓閥的工作原理
全自動液壓增壓閥本質上就是自動化增壓缸。
液壓油從P口進入增壓器，大部分通過液控單向閥直接到油缸無桿腔；其余通過進液單向閥、出液單向閥到達油缸無桿腔,實現快速供油，這個為低壓充液階段。
液控單向閥因壓力平衡自動關閉，液壓油通過進液單向閥到達活塞HP頂端，推動增壓缸活塞LP一起下移到底部。活塞HP到底部后，高壓油將與增壓器換向閥芯上部接通，推動閥芯向下運動。換向后，液壓油通過增壓器換向閥達到活塞LP底部，推動活塞HP向上運動，輸出高壓油,自動循環，增壓器可以實現高頻動作并連續輸出高壓油這個為增壓階段。
高壓端壓力使高壓活塞HP與低壓活塞LP達到力學平衡后，活塞將停止動作。當高壓側因負載減小或者泄漏等因素造成壓力降低時，高低壓活塞將失去力學平衡而自動循環補壓，這個為自動保壓階段
3、全自動液壓增壓閥性能參數
|
增壓比 |
額定輸入流量LPM |
臨界輸出流量LPM |
額定輸入壓力BAR |
額定輸出壓力BAR |
|
2.5 |
15 |
3.45 |
200 |
500 |
4、總結
與傳統增壓閥相比，德思宏液壓增壓閥具有自動換向、自動連續增壓亮點功能，且體積小、重量輕、效率高、可移動作業、可在狹窄空間中使用的等突出優點，可以供各種小型外注式液壓工具，如千斤頂、退錨器、液壓錨桿鉆機等的使用，適用于煤礦井下作業環境中進行大件起吊、頂板支護、鉆孔等作業，該液壓增壓閥的使用大大提高了勞動效率，具有顯著的經濟效益和極高推廣價值.
